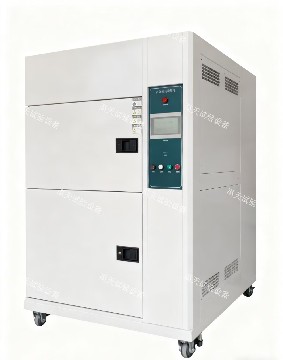

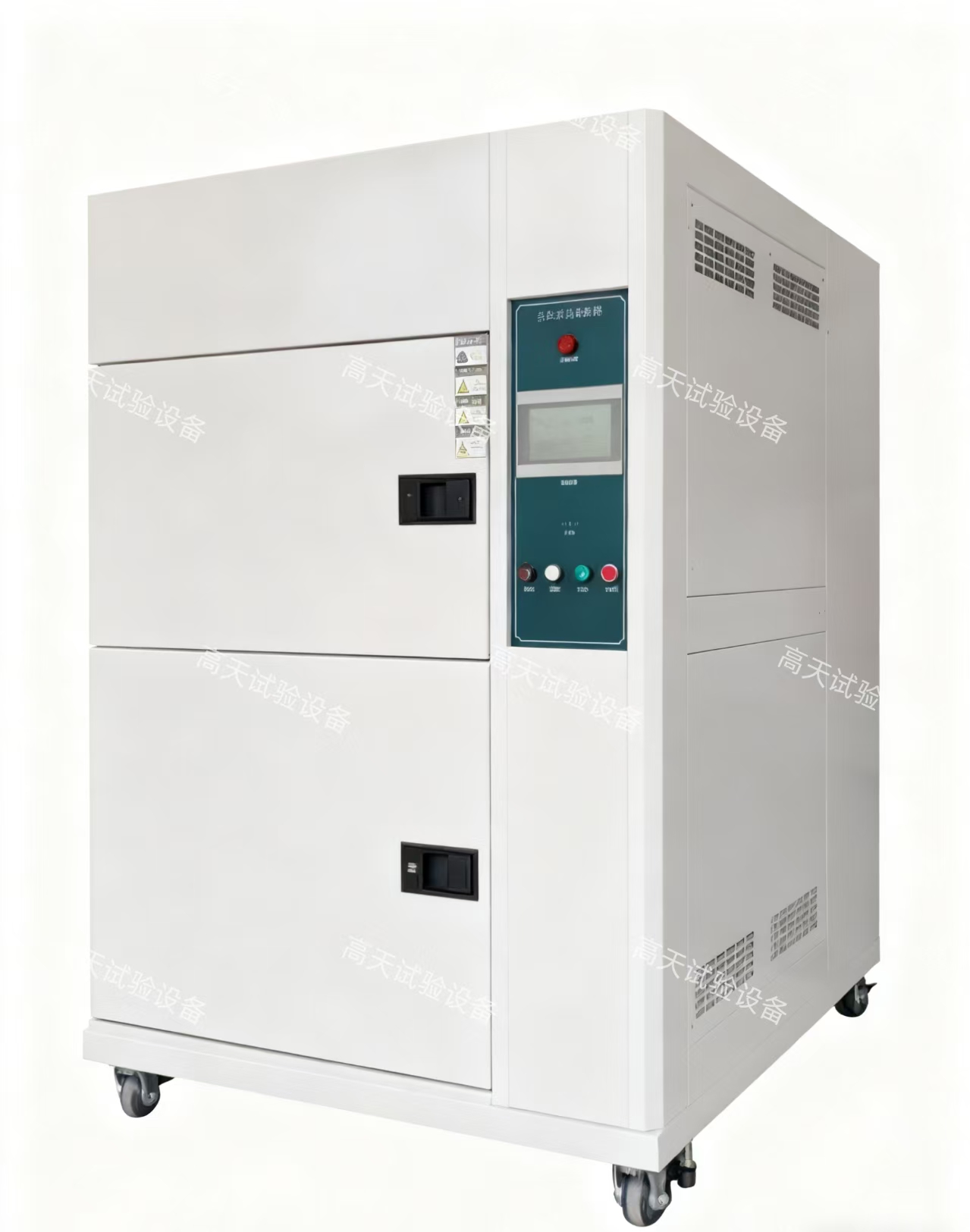

产品名称：冷热冲击试验箱
产品型号：GT-TC-408L
本系列冷热冲击试验机适用于电子电口器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业，测试其材料对高、低温的反复抵拉力用产品于热胀冷缩产出的化学变化或物理伤害。
适用标准：产品可满足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等标准。
控制方式
利用低温及高温蓄冷热槽，依动作打开阀门，将低温及高温通过送风系统快速快速送到试验槽内，从而达到快速温度冲击效果,平衡调温控制系统（BTC）+ 特殊设计之送风循环系统,以P.I.D.方式控制SSR，使系统之加热量等于热损耗量，故能长期稳定的使用
技术参数：
温度冲击范围 高温60℃～+150℃
低温-40℃～-10℃
预热温度范围 ＋60℃ ～ ＋180℃
高温槽升温时间 RT（室温）～ ＋180℃≤40min（室温在＋10～＋30℃时）
预冷温度范围 －10℃～－55℃
低温槽降温时间 RT（室温）～ -55℃≤35min（室温在＋10-- ＋30℃时）
温度波动度 ±1.0℃
温度均匀度 ±2.0℃
转换时间 ≤8S
冲击归复稳定时间 －40-- ＋150℃为5min内.
产品结构：
内部尺寸 W500×H400×D400 mm
内箱材质 雾面不锈钢板（SUS#304）
外箱材质 钢板烤漆或304不锈钢
保温材质 a.高温槽：硅酸铝保温棉.
b.低温槽：高密度PU发泡.
箱门 上、中、下箱单片门,左开.
a.嵌入式平面把手.
b.后钮:SUS#304.
c.硅胶发泡胶条.
试料置放架 a.中间测试室.
b.承重不大于5KG.
c.不锈钢SUS#304内箱.
加热系统 鳍片式散热管形不锈钢电热器.
1.高温槽 9 KW.
2.低温槽 6 KW.
运风循环系统 1.马达.
2.不锈钢加长轴心.
3.多翼式扇叶（SIROCCO FAN）
4.特殊设计之风扇强制送风循环系统.
冷冻系统 ：
采用多段自动负载容量调整技术，更高效，更节能。
压 缩 机 ：法国泰康全封闭式压缩机
冷 凝 器： 风冷式冷凝器
蒸 发 器 ：鳍片式多段自动负载容量调整
膨 胀 阀 ：丹麦丹佛斯进口组件
冷 媒： 美国进口最新环保冷媒R404A
制 冷 辅 助 件 ：干燥剂（丹麦）, 油分离器（美国）, 冷媒视窗（丹麦），电磁阀（日本），过滤器（日本），压力控制器（韩国），截止阀（意大利）等制冷配件均采用进口件
保护装置
· 过零点闸流体功率控制器
· 加热空焚保护开关
· 压缩机超压保护开关
· 压缩机过载过流保护开关
· 缺相保护开关
· 无熔丝过载保护器
· 加热快速保险
主控制器
自主研发控制器，中英文7寸显示屏，高对比附可调背光功能之大型LCD液晶显示控制器。
1. 控制器规格:a.精度:温度±0.1℃＋1digit.
b.分辨率:温度±0.1.
c.具有上下限待机及警报功能.
d.温度入力信号 T型.
e.P.I.D控制参数设定,P.I.D自动演算。
2.画面显示功能:a.采画面对谈式,无须按键输入, 屏幕直接触摸选项.
b.温度设定（SV）与实际（PV）值直接显示.
c.显示故障状态及说明故障排除方法.
d.可显示目前执行程序号码,段次,剩余时间及循环次数.
e.温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能.
f.具单独程序编辑画面,可输入温度,时间及循环次数.
g.屏幕可作背光调整.
h.屏幕显示保护功能可作定时，TIMER或手动关闭设定.
3.程序容量及控制功能: a.可使用的程序组:最大96个PATTEN(即96个试验规范可设定).
b.可重复执行命令:每一个命令可达999次.
c.SEGMENTS时间设定0--99Hour59Min.
e.具有断电程序记忆,复电后自动启动并继续执行程序功能.
f.程序执行时可实时显示图形曲线.
g.具有预约启动及关机功能.
h.具有日期,时间调整功能.
主要组件
○ 交流接触器：法国
○ 热继电器：台湾
○ 交流继电器：法国
○ 时间继电器：台湾
○ 控制器：自主研发
○ 超温保护器：台湾
○ 电源总开关：台湾
○ 固态继电器：台湾
○ 按钮开关：台湾
○ 干烧保护器：意大利
补充说明
使 用 电 压 ：AC3￠5W 380V 50/60HZ. 总功率24KW
电压变动充许值 : 定格电压的±10%.
使 用 环 境 ： 允许使用环境 : 0 ~ 30℃
性能保证环境 : 5 ~ 25℃
自然排水口:间接排水管 : VP30 1根
排水管中途不得有凸起，房屋地面不得有极端的倾斜；排水管由本公司提供，请提供排水口（￠20㎜）；仪器周围60CM内不可放置其他物品。
